মোটরগাড়ি অভ্যন্তর এবং বহিরাগত যন্ত্রাংশের আল্ট্রাসোনিক পাঞ্চার ওয়েল্ডিং ডিজাইন
স্বয়ংচালিত শিল্পে, অতিস্বনক পাঞ্চার ওয়েল্ডিং কোনও অপরিচিত নয়। আমরা প্রকৃতির অভ্যন্তর অংশগুলির সাথে অটোমোবাইলগুলির অভ্যন্তরীণ এবং বহির্মুখী অংশগুলির জন্য কিছু অতিস্বনক এবং পঞ্চার ওয়েল্ডিং ডিজাইন ভাগ করি। কেবলমাত্র রেফারেন্সের জন্য, অটোমোটিভ হুইল আইব্রো ওয়েল্ডিং এবং আল্ট্রাসোনিক অনুপ্রবেশ weালাইয়ের জন্য গাড়ির দরজা প্যানেল রয়েছে। ঝাল ldালাই, স্বয়ংচালিত রাডার ব্রাকেট ldালাই, স্বয়ংচালিত স্পয়লার weালাই ইত্যাদি
অতিস্বনক পাঞ্চার ঝালাই কি?
অতিস্বনক পাঞ্চার ওয়েল্ডিং শুধুমাত্র এক ধরণের অতিস্বনক ldালাই। এটি একটি এনার্জি ওয়েল্ডিং বা ধ্বংসাত্মক ldালাইয়ের অন্তর্গত। এটি মোটরগাড়ি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। সাধারণভাবে বলতে গেলে এটিকে অতিস্বনক ldালাই সরঞ্জাম নির্মাতারা ডেকে আনে।
আমি কীভাবে অতিস্বনক অনুপ্রবেশ ldালাই প্রযুক্তি ব্যবহার করতে পারি?
পণ্য উপাদানের সাথে সম্পর্কিত, একই উপাদান বা একটি উপাদান, একই উপাদান এবং অন্যান্য উপকরণগুলি মিশ্রিত করা ভাল, প্রধানত দুটি উপকরণের আল্ট্রাসোনিক কম্পনটি ldালাই করা যায় কিনা তার উপর নির্ভর করে। যখন এটি নিশ্চিত না হয়, আপনি উপাদান আল্ট্রাসোনিক ldালাই পরীক্ষা পাঠাতে পারেন send
অতিস্বনক ছিদ্র ডিজাইন কিভাবে?
সাধারণত, এটি উচ্চ এবং নিম্ন lowerালাই এবং পাঞ্চার ওয়েল্ডিংয়ের বৈশিষ্ট্য। একপাশে স্পষ্টভাবে দাগ থাকবে এবং ঘনত্ব কম থাকলে অন্যদিকে দৃশ্যমান হবে না।
অনেক গ্রাহক উপাদান সংক্রান্ত সমস্যাগুলি সম্পর্কে যত্নবান হন এবং দ্বিতীয়ত কীভাবে ডিজাইন করবেন সে সম্পর্কে যত্নশীল। আমি প্রকৃত অতিস্বনক পাঞ্চার ওয়েল্ডিং কেসগুলি এবং রেফারেন্সের জন্য ভাগ করব। বিভিন্ন অতিস্বনক পাঞ্চার ওয়েল্ডিংয়ের পণ্যগুলির মধ্যে কিছু পার্থক্য রয়েছে।
অটোমোবাইল টেল স্পোলার এর অতিস্বনক পাঞ্চার ওয়েল্ডিং
বাইরের স্তরটি 3.5 মিমি এবং অভ্যন্তরীণ স্তরটি 3.1 মিমি। সাধারণত, পাঞ্চার ওয়েল্ডিং ওয়েল্ডিং পয়েন্টটি সংরক্ষণ করবে এবং পয়েন্টটির গভীরতা 1.5 মিমি। (বাইরের স্তরটি সামান্য অতিস্বনক ldালাইয়ের লাইনের সাথে যুক্ত করা যেতে পারে)
বাইরের স্তরটি 3 মিমি, অভ্যন্তরীণ স্তরটি 2.5 মিমি এবং মাঝারি ওয়েল্ডটি 2 মিমি গভীর।
অতিস্বনক অনুপ্রবেশ ldালাইয়ে সহায়তা করার জন্য কিছু অবতল এবং উত্তল অবস্থানের খাঁজগুলি যুক্ত করা সম্ভব।
উপসংহার
সাধারণত, অতিস্বনক ছিদ্র এবং ldালাইয়ের বাইরের দিকের বেধ
অটোমোবাইল অভ্যন্তর এবং বহির্মুখী অংশগুলির নকশা 3 মিমি এর চেয়ে কম হওয়া উচিত নয় এবং অভ্যন্তরীণ স্তরটি বাইরের স্তরের চেয়ে পাতলা। ত্রুটির পরিসীমাটি প্লাস বা বিয়োগ 0.3 মিমি হতে পারে। Groালাই সহায়তা করার জন্য অবস্থান গ্রোভ বা অতিস্বনক ultraালাই লাইন নকশা করা যেতে পারে।
মোটরগাড়ি অভ্যন্তর এবং বহির্মুখী অংশ জন্য অতিস্বনক পঞ্চার কেস

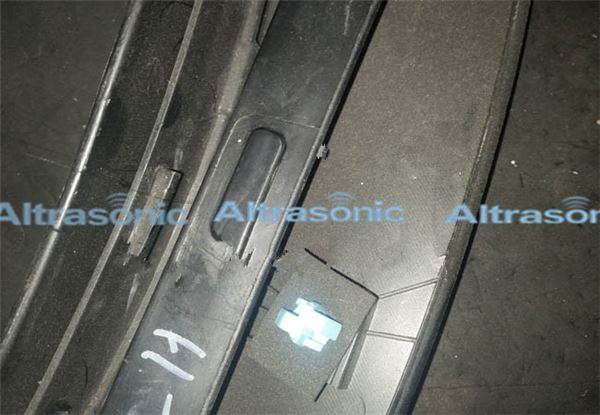

অটোমোবাইল চাকা ভ্রু অতিস্বনক ছিদ্র ldালাই
অটোমোবাইল যন্ত্র প্যানেল এয়ার নালী অতিস্বনক ছিদ্র ldালাই
মোটরগাড়ি রাডার বন্ধনী অতিস্বনক ছিদ্র weালাই
